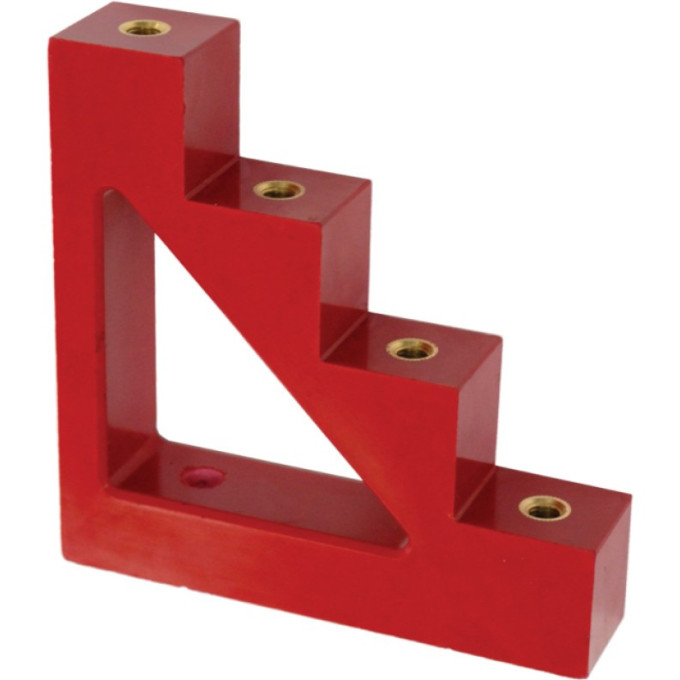

При монтаже электрощитов и шинных мостов требуется надежно изолировать и закрепить шины, выдерживающие значительные токи. Изолятор ступенчатый IEK ИС4-30 (М8) спроектирован для работы с шинами в цепях до 450 А и напряжением до 660 В, обеспечивая механическую прочность и электрическую безопасность.
Материал и исполнение
Корпус из полиамида, армированного стекловолокном, обладает высокой механической прочностью.
Полимер не поддерживает горение, что повышает пожарную безопасность.
Высокие диэлектрические свойства материала предотвращают утечки тока.
Основные характеристики
Номинальное напряжение: 660 В.
Максимальный номинальный ток: 450 А.
Расстояние между шинами: 33 мм.
Выдерживаемое напряжение грозового импульса: 9.0 кВ.
Кратковременное выдерживаемое напряжение промышленной частоты: 2.5 кВ.
Напряжение пробоя изоляции: 8.0 кВ.
Предел прочности на изгиб: 125 МПа.
Разрушающий крутящий момент: 50 Нм.
Момент затяжки болтов: 10.0 Нм.
Диаметр отверстий в шинах: 9.0 мм.
Резьба М8, длина резьбы 15 мм.
Габариты: 132×132×30 мм.
Вес: 480 г.
Температура эксплуатации: -60…+80 °C.
Где применяется
Изолятор применяется в распределительных щитах, шкафах управления, шинных мостах и других электроустановках переменного и постоянного тока частотой 50 Гц. Подходит для оборудования, работающего при напряжении до 1000 В. Устанавливается на монтажные панели или непосредственно на шины, обеспечивая их жесткое крепление и изоляцию.
